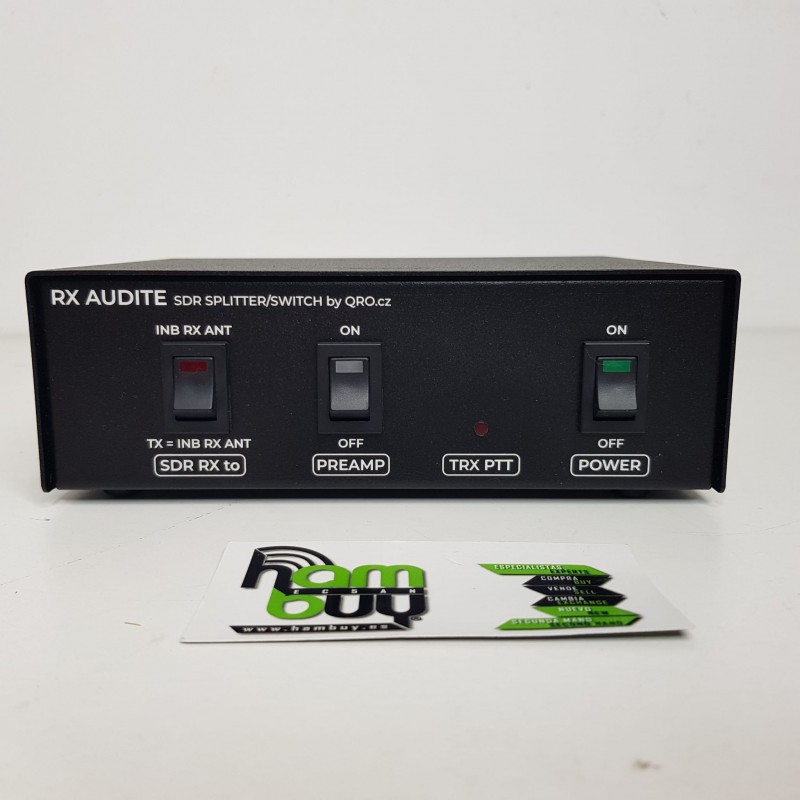

RX Audite - Divisor/interruptor SDR con protecciones

Este es un dispositivo muy potente que combina el interruptor TRX, el divisor RX, la protección del limitador de RF para ambas salidas RX, la entrada de antena INBAND RX y el preamplificador RX opcional. Puede compartir su ANT TX/RX principal con dos RX con protección de limitador de potencia de RF.

Esta es la solución ideal para Spectrum Panadapter, WebSDR o Skimmer Server - RBN.

Cuando el controlador está apagado, la antena principal de TX/RX va a la salida SDR RX, con protección de limitador de RF de 10 mW. Puede encender el preamplificador incluso si dejó el controlador apagado con el interruptor POWER. Cuando el controlador está encendido, la antena principal TX/RX se comparte entre las salidas TRX y SDR. Durante la transmisión, la salida SDR RX se puede conectar a la carga ficticia interna o a la entrada de antena INBAND RX. Puede cambiar la salida SDR RX al puerto INBAND RX ANT no solo mientras el TRX está transmitiendo, sino también mediante el interruptor del panel frontal, se puede cambiar todo el tiempo. El preamplificador interno HIGH IP3 opcional se puede utilizar para la compensación de pérdida de inserción. La ganancia adicional es variable, hasta 14 dB.

Funciones principales:

• Rango de frecuencia: 0,1 a 60 MHz
• Divisor principal TX/RX ANT a dos RX
• Protecciones de limitador RX RF para ambas salidas RX
• HPF (> 100kHz), protección de alto voltaje y corriente en ambas salidas RX
• Entrada RX ANT (INBAND) : solo funciona para salida SDR
• Conmutador TX-RX controlado por el PTT
• Diseñado para 2nd RX, WEB-SDR, SKIMMER o Panadapter
• Controlador APAGADO = TX/RX Puerto ANT a SDR RX out a través de protecciones de limitador RF - Skimmer/web-SDR
• Controlador ENCENDIDO = Puerto ANT TX/RX dividido en TRX y SDR RX a través de protecciones de limitador de RF
• TRX TX a TX/RX ANT principal = salida SDR RX a carga ficticia o entrada INBAND RX ANT a través del interruptor de puente de protección del limitador de RF
• Interruptor del panel frontal: salida SDR RX a RX ANT (INBAND) durante la transmisión o todo el tiempo
• Preamplificador (opcional): compensación de pérdida de inserción, hasta 14 dB de ganancia adicional
• El preamplificador podría estar ENCENDIDO para SDR incluso el controlador está APAGADO
• Aislamiento muy alto cuando se transmite TRX y SDR pasa a RX ANT (INBAND) 100 dB @ 14 MHz y 80 dB @ 50 MHz
• Por favor, consulte también las Preguntas frecuentes allí FAQ

Una caja negra pero muchas partes diferentes en su interior:

• Conmutador TX/RX controlado por señal PTT
• Divisor PTT (IN/OUT) en modo sniffer (IN directamente a OUT) o interruptor PTT FET de salidaimagen
• Divisor RX de 2 vías con baja pérdida de inserción
• 2 protecciones RX de limitador de RF: las mejores del mercado :-)
• Interruptor RX para RX ANT (INBAND) (solo para salida SDR) ajustes
• Ambas antenas con HPF > 100 kHz (bloqueando el ruido de CA)
• Preamplificador RX (alto IP3, 18 dB de ganancia) con ATT variable - OPCIONALenlace
• Líneas RX con protecciones de Alta Tensión > 60 V AC
• Líneas RX con protecciones de corriente SuperFuse > 100 mA
• Muy alto aislamiento TX a SDR, entre puertos de salida RX, puerto INBAND RX y TX/RX ANT

Parámetros:

• Tensión de alimentación CC + 12 a 14 V (se recomienda 13,8 V), cable de enchufe de CC
• Corriente de alimentación CC máx. 0,7 A con preamplificador
• Potencia máxima de TX 250 W, recomendada 200 W
• Aislamiento muy alto cuando se transmite TRX y SDR pasa a RX ANT (INBAND) 100 dB @ 14 MHz y 80 dB @ 50 MHz
• PTT IN abierto PTT = RX, GND = transmitiendo
• PTT OUT sniffer (IN=OUT) o salida FET (máx. 35V DC y 0,5 A) imagen
• PTT no está diseñado para QSK , pero se puede utilizar con el tiempo de retardo de TX/adelanto/cola de PTT correcto: mín. 20/20ms
• Configuración predeterminada SDR a la carga ficticia interna (antiguo 2211xx a la entrada RX ANT (INBAND)) mientras TRX transmite la configuración
• Preamplificador opcional preestablecido para pérdida de inserción + 6 dB (ganancia total de aproximadamente 10 dB)
• Pérdida de inserción baja ver imagen de medidas
• Pérdida de inserción de TX inferior a 1 W desde 100 W a 28 MHz

Limitadores de RF:

• Limitador para señal RF a + 13 dBm = 20 mW (podría ser + 17 dBm) @ 50 Ohm
• SuperFuse actual : el único en el mercado
• Puede sobrevivir a una alta potencia de entrada (corriente) durante mucho tiempo
• El recorte suave reduce los productos IMD de un limitador de clip de diodo duro clásico

Módulo preamplificador interno: (OPCIÓN / versión con preamplificador) link

• El preamplificador también puede ser adaptado por usted - cliente
• Módulo preamplificador de alto IP3 con ganancia de 18 dB
• Con transistor 2SC5551
• OIP3 real es +34 dBm
• Preestablecido a 40 mA @ 13,8 V
• Figura de bajo ruido (NF) < 2 dB (60 mA 50 MHz)
• Ganancia variable por salida ATT
• Preestablecido a 10 dB para TX/RX ANT a ambas salidas RX = pérdida de inserción + abt. 6 dB (1S) de ganancia
• Relés de derivación
• Se puede encender incluso si el controlador tiene el interruptor de encendido apagado : preamplificador para salida SDR.
