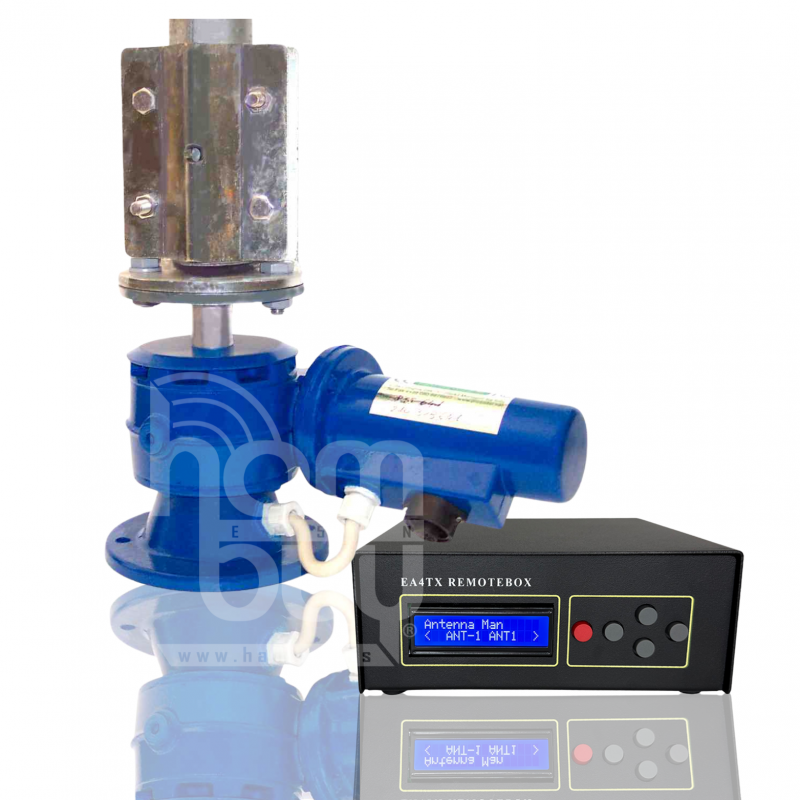

MOTOR PROSISTEL PST2051 CON MANDO ARS-USB-PROSISTEL

MOTOR ROTOR PST2051D

- Wind load area 2.5 m²

- Braking torque 300 Nm

- Rotating torque 150 Nm

- Max vertical load 650 kg

- Motor power 12VDC – 8 W

- Materials aluminum casting + steel hardware

- Rotating range 360°

- Backlash ~0,3°

- Rotation speed 4~6 °/sec

- Rotation time for 360° 60~90 sec

*time is also dependent by power supply and pwm settings)

- Operational temperature range (°C):

rotor unit -20° ÷ +60°

control box -10° ÷ +50°

- Storage temperature (°C):

rotor unit -30° ÷ +70°

Weight (kg):

rotor unit 6

control box 5

- MTBF (iaw MIL-HDBK-217F) ~22’000

hours

- Connection round IP67 connector

- Signals analog by 10 turns pot

- Shipboard use successfully tested

CON MANDO ARS-USB-PROSISTEL

Esta es una versión especial del ARS-USB que ha sido adaptada a los motores Prosistel (o motores que emplean potenciómetro multivueltas) permitiendo reemplazar el mando original de Prosistel por este mando.

Incluye las mismas prestaciones que el ARS-USB standard pero además:

• Gestión del arranque/parada por PWM con lo cual se proporciona que el motor arranque y pare de forma progresiva.
• Avisa y bloquea el giro cuando detecta que el potenciómetro está fuera del rango de operación (por ejemplo ante rotura del potenciómetro o de algún hilo).
• Avisa y detecta si el motor queda bloqueado.
• Supervisa que el motor gire en el sentido correcto y no en sentido contrario. Esto puede pasar cuando se conectan los cables por primera vez.

Además permite calibrar el motor en cualquier punto de su recorrido e incluye un configurador (ARSConf) sencillo y flexible.

l ARS-CU_PST  es una versión especial diseñada para manejar directamente motores que emplean potenciómetro multivueltas como son los Prosistel. Incluye el mismo conector de 5 pines compatible con los mandos de Prosistel, con lo cual este mando es Plug & Play.

Además se incluye el popular programa ARSVCOM que proporciona un amigable interface de usuario. Además incluye un puerto USB con interface compatible Yaesu GS232 con lo cual es soportado por cualquier programa. Es la solución ideal para el control remoto de los motores por medio de Internet.

El sistema de calibración es realmente potente y sencillo y permite ajustar los finales de carrera del motor entre cualquier punto.

El ARS-CU_PST al igual que el ARS-USB standard incorpora una utilidad que permite telecargar el firmware con nuevas versiones por el mismo puerto USB. Gracias a esta utilidad, no es necesario cambios en Eproms, o costosos útiles para actualizar las Flash.
